TJ-HB160/SP-KB3000/SP 大型中空吹塑成型机

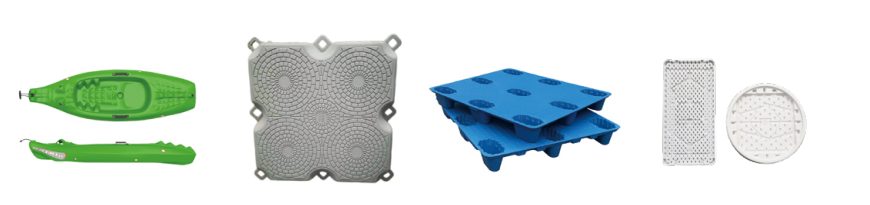

通佳TJ-HB160/SP-KB3000/SP系列大型中空吹塑机主要针对异形中空件而设计研发，该系列吹塑机可根据客户实际情况进行定制，更好的适应客户产品的要求，从而达到专业、品质的特点。应用于生产的产品有汽车风管、油箱、车用尿素箱，塑料水马、防撞桶、电杆防撞桶、围挡等交通设施，水面浮球、海面浮桶、环保浮岛等塑料浮体，各种面板，各种围栏等等。
产品配置
开合模系统：对角双拉杆中心锁模双向同步高精度线型导轨导向开合模机构
模头：单缸中心进料储料缸式模头
挤出系统：变频调速 + 硬齿面减速器
| 1、基本规格 | 单位 | TJ-HB160SP | TJ-KB1000SP3 | TJ-KB1000SP6 | TJ-KB1500SP | TJ-KB2000SP | TJ-KB3000SP2 |
|---|---|---|---|---|---|---|---|
| 1.1、使用原料 | HDPE | HDPE | HDPE | HDPE | HDPE | HDPE | |
| 1.2、模头数 | Set | 1 | 1 | 1 | 1 | 1 | 1 |
| 1.3、机器外形尺寸 | M | 6.8×4.0×5.0 | 9.1×5.6×6.3 | 9.1×5.6×6.3 | 9.1×5.6×6.3 | 10.6×7.1×8.0 | 10.6×7.1×8.0 |
| 1.4、机器重量 | Ton | 23 | 35 | 42 | 45 | 48 | 48 |
| 2、模头 | |||||||
| 2.1、储料量 | L | 12.8/20/30 | 30 | 40 | 30/40 | 50/60 | 50/60 |
| 2.2、最大口模直径 | mm | 400/500/650 | 650 | 750 | 650/750 | 750/860 | 750/860 |
| 2.3、模头加热功率 | KW | 约33/45/54 | 54 | 约58 | 约54/58 | 约60/64 | 约60/64 |
| 2.4、模头加热段数 | zone | 3/4/5 | 5 | 5 | 5 | 6 | 6 |
| 3、开合模系统 | |||||||
| 3.1、锁模力 | KN | 660 | 1000 | 1000 | 1300 | 2400 | 2400 |
| 3.2、开合模行程 | mm | 700-1500 | 900-2200 | 900-2200 | 600-2100 | 700-2200 | 700-2200 |
| 3.3、模板尺寸（宽×高） | mm | 1100×1400 | 1400×1600 | 1400×1900 | 1400×1750 | 1400×2800 | 1400×3200 |
| 4、挤出系统 | |||||||
| 4.1、螺杆直径 | mm | 100 | 75 | 120 | 120 | 135 | 135 |
| 4.2、螺杆长径比 | L/D | 25 | 33 | 25 | 25/30 | 32 | 32 |
| 4.3、塑化量 | Kg/h | 200（HDPE） | 240（HMWHDPE） | 280（HDPE） | 280/380（HMWHDPE） | 420（HMWHDPE） | 420（HMWHDPE） |
| 4.4、螺杆加热段数 | zone | 5 | 5 | 6 | 6 | 6 | 6 |
| 4.5、螺杆加热功率 | KW | 23 | 23 | 33 | 33/36 | 48 | 48 |
| 4.6、螺杆电机功率 | KW | 75 | 90 | 110 | 110/132 | 160 | 160 |
| 5、动力 | |||||||
| 5.1、总功率 | KW | 168/180/189 | 250 | 254 | 250/279 | 321/325 | 321/325 |
| 5.2、油泵电机功率 | KW | 37 | 45+7.5 | 45+7.5 | 45+7.5 | 45+7.5 | 45+7.5 |
| 5.3、冷却水用量 | m³/h | 18 | 30 | 30 | 35 | 40 | 40 |
| 5.4、冷却水压力 | Mpa | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 |
| 5.5、气源压力 | Mpa | 0.8 | 1 | 1 | 1 | 1 | 1 |
| 5.6、气源排量 | m³/min | 1.6 | 2 | 2 | 2.5 | 3 | 3 |
