TJ-VB 系列 单工位欧版高速中空吹塑成型机
TJ-VB系列单工位欧版中空吹塑机根据产量及制品需要可配置单、双和多模头以及单、双层和多层复合模头。

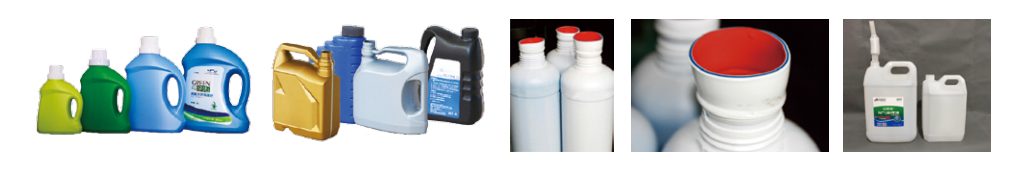

该系列吹塑机采用轴杆式曲臂开合模结构，开合模更稳定，锁模力更高，专业用于生产各种洗化用塑料壶，机油壶，医用塑料瓶和塑料桶等，满足用户对0.1-30L不同规格中空制品的要求。
产品配置
开合模系统：单平移 + 高精度线型导轨 + 双直线导轨
挤出系统：硬齿面减速机 + 进口变频器
| 1、基本规格 | 单位 | TJ-VB7L | TJ-VB15L | TJ-VB30L |
|---|---|---|---|---|
| 1.1、使用原料 | PE.PP.PVC.PA... | PE.PP.PVC.PA... | PE.PP.PVC.PA... | |
| 1.2、最大制品容积 | L | 7 | 15 | 30 |
| 1.3、模头数 | Set | 1.2.3.4.6... | 1.2.3.4.6... | 1.2.3.4.6... |
| 1.4、机器外形尺寸 | M | 4.9×3.5×2.9 | 6.0×3.8×3.5 | 6.0×5.5×3.5 |
| 1.5、机器重量 | Ton | 6.5 | 12 | 16 |
| 2、模头 | ||||
| 2.1、最大口模直径 | mm | 150 | 200 | 260 |
| 2.2、双模头中心距 | mm | 180 | 260 | 300 |
| 2.3、三模头中心距 | mm | 120 | 160 | 220 |
| 2.4、四模头中心距 | mm | 90 | 120 | 160 |
| 2.5、模头加热段数 | zone | 3 | 3 | 4 |
| 3、开合模系统 | ||||
| 3.1、锁模力 | KN | 130 | 170 | 300 |
| 3.2、开合模行程 | mm | 230-620 | 320-680 | 450-920 |
| 3.3、移模行程 | mm | 500 | 600 | 800 |
| 3.4、模板尺寸（宽×高） | mm | 390×460 | 520×520 | 700×740 |
| 4、挤出系统 | ||||
| 4.1、螺杆直径 | mm | 65 | 75 | 90 |
| 4.2、螺杆长径比 | L/D | 25 | 25 | 25 |
| 4.3、HDPE塑化量 | Kg/h | 70 | 90 | 130-160 |
| 4.4、螺杆加热段数 | zone | 3 | 3 | 5 |
| 4.5、螺杆加热功率 | KW | 8.5 | 13.5 | 20 |
| 4.6、螺杆电机功率 | KW | 15 | 22 | 37/45 |
| 5、动力 | ||||
| 5.1、总功率 | KW | 34.5 | 71 | 94/102 |
| 5.2、油泵电机功率 | KW | 11 | 24 | 37 |
| 5.3、冷却水用量 | m³/h | 2 | 4 | 6 |
| 5.4、冷却水压力 | Mpa | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 |
| 5.5、气源压力 | Mpa | 0.8 | 0.8 | 0.8 |
| 5.6、气源排量 | m³/min | 1.2 | 1.8 | 2.4 |
